의료장비

임플란트 에칭기 ▼

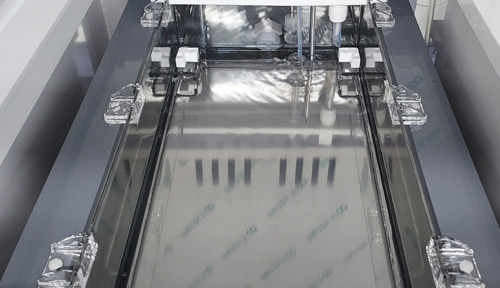

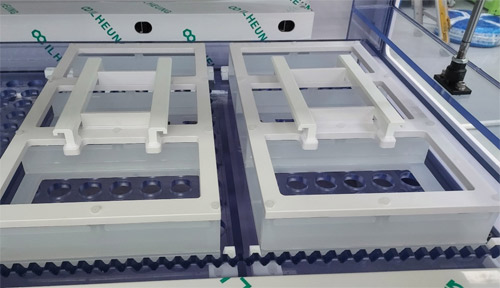

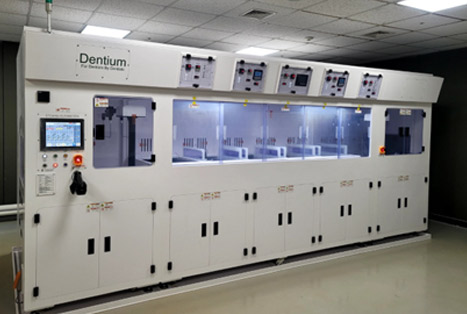

임플란트 에칭기

본 장비는 Chemical, DI를 이용하여 임플란트 Fixture 제품을 에칭하는 자동 장비임

  • Application : 임플란트 Fixture
  • Loading 방식 : Auto ~ Manual 대응
  • Processing Method : Cassette Type
  • Bath Material : Quartz, PVC
  • 사용약액 : Chemical
  • Controller : PLC & Touch Based Control
  • Remark : Heating Unit, 주파수 발생장치, 차압계/온습도계/풍속계 등
수동에칭기 ▼

수동에칭기

  • Application : 의료용 부품(임플란트 Fixture 등)
  • Loading 방식 : Manual
  • Processing Method : Quartz Beaker
  • Material : Body - PVC / Bath - PP
  • Controller : Manual Control
  • Remark : Measuring Tank, Ultrasonic, Heater
자동 스팀세척기 ▼

자동 스팀세척기

  • Application : 의료용 부품(임플란트 Fixture)
  • Loading 방식 : Manual 대응
  • Process Method : 세척 Jig
  • Bath Material : SUS
  • Controller : PLC & Touch Based Control
  • Remark : 스팀기, 이송로봇, Shower Nozzle, 집진기
아노다이징 ▼

아노다이징

  • Application : 의료용 부품(임플란트 Fixture)
  • Loading 방식 : Manual
  • Process Method : Titanium Tray
  • Body & Bath Material : PP
  • Controller : PLC & Touch Based Control
  • Remark : Rectifier, Ultrasonic, Chiller, Heater, Air Bubble
나노버블 ▼

나노버블

CS-NBS2의 개요

  • CS-NBS2는 2류체 Gun + Bubble 세정조와 Nozzle + Nano Bubble 세정조로 구성된 장치
  • Nano Bubble 세정조는 직수로 Nano Bubble Unit을 통과하면서 Nano Bubble을 생성 및 Bath로 직접 공급되는 구조.
  • 오염된 Parts를 Dipping하여 Nano Bubble 수로 세정하며 2류체와 Nozzle을 통해 세정하는 방식으로 활용되어짐.

CS-NBS2의 특징

  • Exhaust : PVC 100A
  • Operating Panel : ON / OFF, Emergency Stop 및 Touch Panel 에서 조작 가능.
  • 상부(Operating Box) : 동작에 필요한 전기 자재 내장.
  • 하부(Nano Bubble Zone) : Nano Bubble Unit 내부에 내장되어 Nano Bubble을 Bath로 공급.
  • Bath Zone : #1, #2 Bath가 있으며 Nozzle이 설치되어 있음.
  • 배관 구성 공간.
치수/외관 불량검사기 ▼

치수/외관 불량 검사기

  • 치수검사
  • 외관표면검사
  • 설비외형

내측면 검사

  • 긁힘
  • 얼룩
  • 이물
  • 찍힘
  • 치수검사 : 3면 검사 2회 촬영
  • 외관 표면검사 : 4 CAMERA를 이용한 4면 동시 검사
  • 내측면 검사 : 4면 또는 6면 관측구조 적용
